混交群体交乱A片男女多P,国产精品密蕾丝视频下载

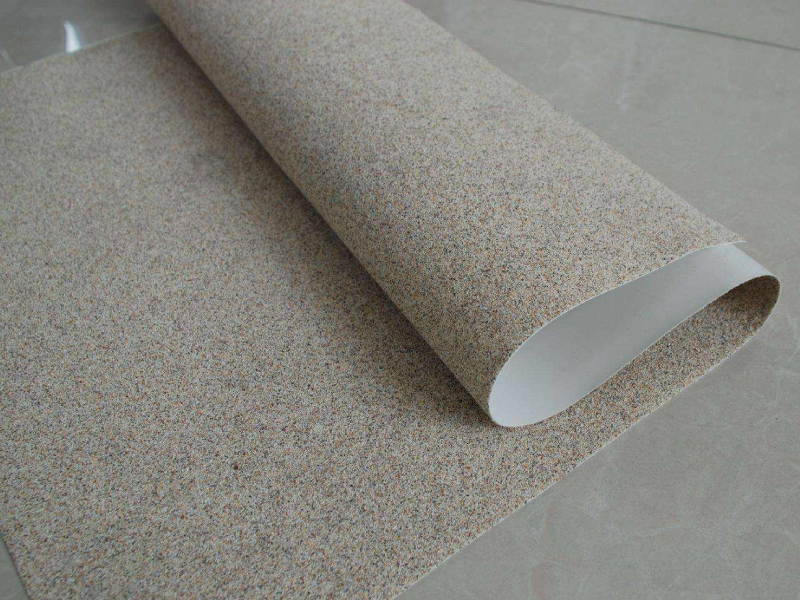

由高密度聚乙烯（hdpe）、高分子自粘膠膜、顆粒防粘層構(gòu)成。采用預(yù)鋪反戰(zhàn)法施工，能與混凝土結(jié)構(gòu)自防水實(shí)現(xiàn)融合。

高分子自粘膠膜和后澆筑混凝土中未初凝的水泥漿在壓力作用下，通過(guò)蠕變，相向滲過(guò)防粘層，形成有效的互穿粘接和巨大分子間力，混凝土固化后，預(yù)鋪式高分子自粘膠膜防水卷材和結(jié)構(gòu)主體之間的空隙得到最大限度的密封，消除竄水通道。

高分子自粘防水卷材產(chǎn)品特點(diǎn)

1. 一層防水，兩道設(shè)防，防水效果更可靠

2..澆筑混凝土?xí)r的水泥漿與卷材粘結(jié)層特殊的高分子聚合物濕固化反應(yīng)粘結(jié)。粘結(jié)強(qiáng)度隨混凝土抗壓強(qiáng)度增加而增加，混凝土達(dá)到初凝期卷材的粘結(jié)層已與混凝土面層完全濕固化的反應(yīng)溶合成一個(gè)新的防水層。

3.施工時(shí)可根據(jù)工程現(xiàn)場(chǎng)條件選擇濕鋪、空鋪、機(jī)械固定、掛鋪等施工工法，施工更靈活，防水效果更優(yōu)。

4. 可濕法施工，無(wú)需找平層，對(duì)基層要求低，不受天氣及基層潮濕影響，雨季施工及趕工期工程有其獨(dú)特的明顯優(yōu)勢(shì)。

5. 可不做卷材上的保護(hù)層直接實(shí)施鋼筋混凝土澆筑；

6. 特制的高分子防水卷材抗拉、抗撕裂及抗沖擊性能良好，加上一層剌破后能自愈的保護(hù)層，因此背粘式濕鋪法高分子防水卷材對(duì)于在防水層上進(jìn)行綁扎鋼筋等施工操作，有著獨(dú)特耐剌破性及剌破后的自愈性。

高分子自粘式防水卷材（執(zhí)行標(biāo)準(zhǔn)：產(chǎn)品執(zhí)行標(biāo)準(zhǔn)GB/T23457-2009）

序號(hào)	項(xiàng)目名稱			單位	指標(biāo)
1	拉伸性能		拉力	N/50mm	≥600
			膜斷裂伸長(zhǎng)率	%	≥400
2	釘桿撕裂強(qiáng)度			N	≥400
3	低溫彎折性				-35℃，無(wú)裂紋
4	低溫柔性				-25℃，無(wú)裂紋
5	不透水性			0.3MPa，120min不透水
6	卷材與卷材剝離強(qiáng)度/（N/mm）	無(wú)處理		1.0
7		熱處理		1.0
8	滲油性/張數(shù)≤			2
9	持粘性/min≥			15
10	與后澆混凝土剝離強(qiáng)度（N/mm）≥		無(wú)處理	≥1.5
			水泥粉污染表面	≥1.0
			紫外線老化	≥1.0
			熱老化	≥1.0
	與水泥砂漿浸水后剝離強(qiáng)度/（N/mm）≥			≥1.5
11	熱老化（70℃，168h）		拉力保持率%	≥90
			伸長(zhǎng)率保持率%	≥80
			低溫彎折性%	-32℃，無(wú)裂紋
			低溫柔性%	-23℃，無(wú)裂紋
12	熱穩(wěn)定性		外觀	無(wú)起皺、滑動(dòng)、流淌
			尺寸變化	≤2.0

1.交通設(shè)施工程：地鐵站、隧道施工、洞體、公路橋梁等防潮、防水層工程項(xiàng)目
2.工程建筑：平屋面、別墅地下室等防水施工
3.水利水電工程：水利樞紐河堤、護(hù)岸、水溝、湖泊等防潮、防水層工程項(xiàng)目
4.環(huán)保設(shè)備工程：垃圾處理廠、污水處理站、冶金工業(yè)、化工企業(yè)等防潮、防水層工程項(xiàng)目。

刺激性A片欧美激情免费-粗大猛烈进出高潮免费视频日本,亚洲一区日韩一区欧美一区a,精美日产av二线三线,国产福利萌白酱在线观看视频
