土工復合排水網
三維復合排水網是一種新型土工合成材料。組成結構是一個三維的土工網芯，兩面都粘有針刺穿孔無紡?fù)凉た椢�。三維土工網芯包括一個厚的垂直肋條，以及頂部和底部各一條斜置的肋條。能夠迅速地排出道路的地下水，自身還...
產品品牌： 中領實業
產品型號： 1000g/㎡、1300g/㎡、1600g/㎡
馬上咨詢
- 產品詳細
- 產品特點
- 性能指標
- 適用范圍
- 施工工藝
三維復合排水網是一種新型土工合成材料。組成結構是一個三維的土工網芯，兩面都粘有針刺穿孔無紡?fù)凉た椢�。三維土工網芯包括一個厚的垂直肋條，以及頂部和底部各一條斜置的肋條。能夠迅速地排出道路的地下水，自身還有一個孔隙維護系統，能在高荷載下阻斷毛細水。同時，它還能起到隔離和地基加固作用。提供完整的反濾-----排水-----保護功效。
三維排水網排水能力強，能承受長期高壓荷載，有著極高的浪啦強度和抗剪強度，能減少土工織物（兩邊的土工布）嵌入網芯的幾率，能保護長期穩定的導水率。主要應用于垃圾填埋場排水，公路路基和路面排水；鐵路排水；隧道排水；地下結構排水以及花園和運動場的排水等工程。通常布設計為200克，分長絲短絲之分；網芯厚度為5mm、6mm、7mm、7.6mm、在選擇中具體根據設計標準和預算情況來選擇。
產品特點
排水能力強，能承受長期高壓荷載；
極高的抗拉強度和抗剪強度；
減少土工織物嵌入網芯的幾率，能保護長期穩定的導水率；
三維復合排水網能承受大于的壓縮荷載，遠大于普通排水網的抗壓能力；
普通雙肋排水網與新型三維排水網壓縮蠕變析減系數比較。

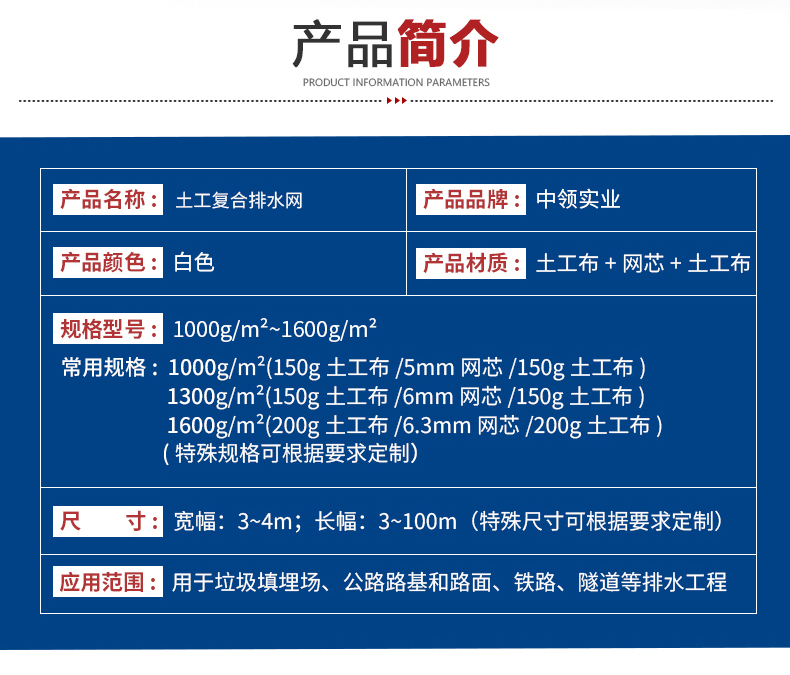

產品規格及性能
|
排水網芯
|
單位
|
規格
|
|
單位面積質量
|
g/m2
|
750
|
1000
|
1300
|
1600
|
|
厚度
|
mm
|
5
|
5
|
6
|
6
|
|
導水率
|
m/s
|
K×10-4
|
K×10-4
|
K×10-3
|
K×10-3
|
|
延伸率
|
%
|
＜50
|
＜50
|
＜50
|
＜50
|
|
抗拉強度（網芯）
|
kn/m
|
8
|
10
|
12
|
14
|
|
土工布
|
g/m2
|
150--150
|
150--150
|
200--200
|
200--200
|
|
幾何特性
|
實驗方法
|
單位
|
1000/2
|
1300/2
|
1600/2
|
附注
|
|
厚度
|
ISO9863
|
mm
|
6.3
|
7.5
|
8.0
|
a
|
|
厚度σ
|
ISO9863
|
mm
|
5.8
|
7.0
|
7.5
|
a
|
|
單位面積質量
|
ISO9864
|
g/m2
|
1400
|
1700
|
2000
|
a
|
|
卷寬
|
|
m
|
2.05
|
2.00
|
2.00
|
a
|
|
卷長
|
|
m
|
30
|
30.0
|
30.0
|
a
|
|
卷直徑
|
|
m
|
0.62
|
0.64
|
0.66
|
a
|
|
卷體積
|
|
m 3
|
0.77
|
0.82
|
0.87
|
a
|
|
卷質量
|
|
kg
|
90
|
102.0
|
120.0
|
a
|
|
技術性能
|
實驗方法
|
單位
|
1000/2
|
1300/2
|
1600/2
|
附注
|
|
導水率
|
|
|
|
|
|
|
|
i=1
σv=20kPa
i=1
σv=100kPa
i=1
σv=200kPa
i=1
σv=500kPa
|
ISO12958
|
1/m/s
|
1.3
|
1.40
|
1.50
|
a.b.c.d.e
|
|
ISO12958
|
1/m/s
|
1.1
|
1.20
|
1.30
|
a.b.c.d.e
|
|
|
ISO12958
|
1/m/s
|
1.0
|
1.10
|
1.20
|
a.b.c.d.e
|
|
|
ISO12958
|
1/m/s
|
0.7
|
0.80
|
0.90
|
a.b.c.d.e
|
|
|
抗拉強度
|
ISO10319
|
kN/m
|
20.0
|
28.0
|
30.0
|
a.b.e
|
|
延伸率
|
ISO10319
|
%
|
60
|
60
|
60
|
a.b.e
|
|
土工布
|
實驗方法
|
單位
|
1300/2
|
1600/2
|
附注
|
|
單位面積質量
|
ISO9864
|
g/m2
|
200-200
|
200-200
|
A
|
=
附注：
(a)典型值 (b)縱向 (c)2mm HDPE襯墊邊界條件 (d)l/m/s=1.0 E-03m2/s (e)每25，000m2測試復合排水網的導水率和抗拉強度
(*)可以根據不同的需要使用不同的土工布
產品用途
垃圾填埋場排水、公路路基和路面排水、鐵路排水、隧道排水、地下結構排水、擋墻墻面排水、花園和運動場排水。
1、調整土工合成材料的方向，使材料卷的長度方向垂直于道路。
2、復合土工排水網必須端接，相鄰?fù)凉ぞW(wǎng)芯上的土工布沿著材料卷搭接。
3、把相鄰的土工材料卷的土工網芯用白色或黃色的塑料扣或聚合物帶子連接起來，從而連接材料卷。沿著材料卷的長度方向，每隔3英尺用帶子連接一次。
4、搭接的土工織物的方向要與填料堆放的方向一致。若土工材料鋪設在地基/基層和底基層之間，要進行連續楔形焊接、平頭焊接或縫合，使搭接的土工織物上層得到固定。如果縫合，推薦使用平頭縫法或一般縫法，以達到針腳長度的最低要求。土工復合排水網鋪設的基本要求土工復合排水網的水流方向?yàn)榭v向（沿著材料卷的長度方向），土工排水網長度方向必須沿水流的方向鋪設。如果有風，所有的復合土工排水材料都要壓上沙袋或類似的重物。 大雨天氣施工采取相應措施報監理確認后再進行施工。土工復合排水網表面不能有油漬、燃料或噴濺的化學斑點。土工排水網采用塑料扣進行連接，工布采用焊接或縫接�？p合線須采用與土工布材質相同或超過土工布質量的材料。
損壞和修補須滿足以下技術要求：
a. 用來補洞或補裂縫的補丁材料應和土工布材質一致。
b. 補丁應延伸到受損土工布范圍外至少300mm。
c. 若土工排水網裂口超過卷材寬度的10%，須將損壞的部分切除，然后將兩土工排水網連接；若在坡面上，裂口超過卷材寬度的10%，須將該卷土工布移出，并用新的一卷代替。
土工排水網鋪設完畢后，其上繼續鋪設其它防滲材料，須進行階段性的驗收，驗收結果成為最終驗收的一部分內容土工復合排水網的上方應錨固在坡上方的安全錨固溝內，材料卷沿斜坡向鋪設，注意材料的排水方向和水流方向一致。斜坡上的復合土工排水網使用長度完整的材料卷，盡量避免在寬度方向的搭接。
