刺激性A片欧美激情免费-粗大猛烈进出高潮免费视频日本,亚洲一区日韩一区欧美一区a,精美日产av二线三线,国产福利萌白酱在线观看视频

發(fā)電廠碳灰場防滲

我國發(fā)電廠主要以燃煤為主，在發(fā)電過程中排放的灰渣數(shù)量巨大，給電廠建設(shè)、土地資源和生態(tài)環(huán)境造成了很大壓力。

目前，灰渣基本采用貯灰場進行貯放，且貯放方式以水力貯灰和干貯灰為主，如地層防滲性能較差，大量灰水將會滲

入地下，將會引起貯灰場周圍地區(qū)地下水位的壅高及地下水環(huán)境的污染。隨著國民生活水平的不斷提高和對環(huán)境保護的

日益重視，灰場防滲設(shè)計和施工已經(jīng)成為電廠設(shè)計施工的一個重要組成部分。

我國電廠排放的碳煤灰，其主要成分有二氧化硅、氧化鋁、氧化鈣和三氧化硫等。其中主要的微量元素有銅、鋅、釩、

砷。這些物質(zhì)成分有害甚至有毒，堆積在灰場中，經(jīng)噴淋和雨水的沖洗滲出，流入地表或地下河、池塘、湖泊將導(dǎo)致周

邊環(huán)境嚴重污染，對人們生命和財產(chǎn)安全造成極大的威脅。

一般灰場的防滲設(shè)計內(nèi)容

“粘土防滲層設(shè)計”

粘土主要是由結(jié)晶質(zhì)的粘土礦物如高嶺石、蒙脫石及硅、鋁的氧化物等組成的土裝礦物，粘土因其顆粒小，遇水形成膠

體，因而具有較好的抗?jié)B透性。根據(jù)國家相關(guān)規(guī)定土壤作為防滲層時，其滲透系數(shù)必須小于或等于1.0x10-7cm/s。滲透

系數(shù)愈大，土層透水性愈強。強透水的粗砂礫石層滲透系數(shù)〉10m/晝夜；弱透水的亞砂土滲透系數(shù)為1～0.01m/晝夜；

不透水的粘土滲透系數(shù)。

膜防滲層設(shè)計

土工膜以塑料薄膜作為防滲基材,與無紡布復(fù)合成土工膜防滲材料,它的防滲性能主要取決于塑料薄膜的防滲性。國外從上世

紀80年代開始在垃圾填埋場防滲處理中使用,后逐步成為一項成熟的技術(shù)并得到越來越多的應(yīng)用。目前,國內(nèi)外防滲應(yīng)用的塑

料薄膜,主要有聚氯乙烯(PVC)和聚乙烯(PE),它們是種高分子化學(xué)柔性材料,比重較小,延伸性較強,適應(yīng)變形能力高,耐腐蝕,耐

低溫,抗凍性能好。其主要機理是以塑料薄膜的不透水性隔斷水通道,以其較大的抗拉強度和延伸率承受水壓和適應(yīng)場地的變

形。土工膜是防滲層的主體,但只有土工膜還不能完成防滲功能。土工膜防滲層應(yīng)包括土工膜、保護層和支持層等部分。

對HDPE土工膜施工時還需要考慮外部氣候情況：

氣溫一般應(yīng)在五攝氏度以上，低溫時土工膜應(yīng)拉緊些，高溫時土工膜應(yīng)放松些；風(fēng)力在四級以下；氣溫過低時，四級以上大風(fēng)

及雨雪天氣一般不應(yīng)施工；大風(fēng)天氣，風(fēng)力影響土工膜施工時，待焊的HDPE土工膜應(yīng)用砂袋壓牢。灰場防滲采用防滲土工膜，

范圍是溝底全部鋪設(shè)土工膜，從下游往上游鋪設(shè)，上游膜壓在下游膜上。

并保證以下技術(shù)要求土工膜的材料

規(guī)格型號：200g/0.3PE. /m2

單位面積質(zhì)量：≥500g/m2 

力學(xué)特性：

①斷裂強度大于等于7.5KN/m, 

②撕裂強力大于等于0.25KN 

③CBR頂破強度大于等于1.5KN 

水力特性：

①垂直滲透系數(shù):小于10-10cm/s 

②基材抗?jié)B強度:大于0.5mpa

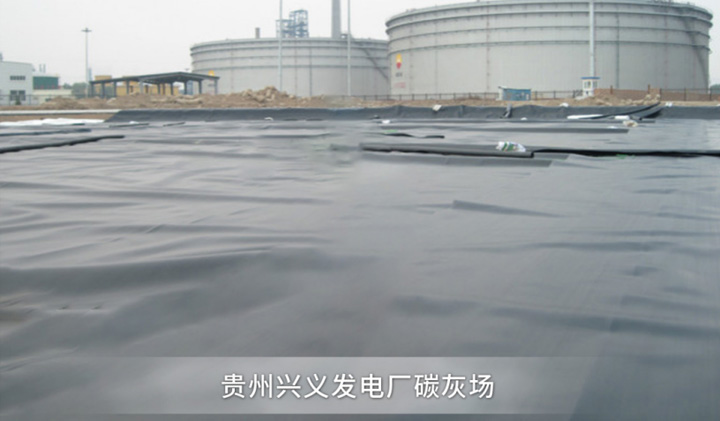

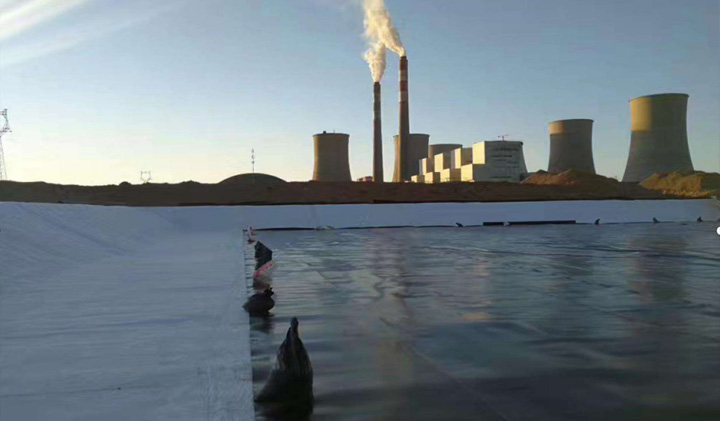

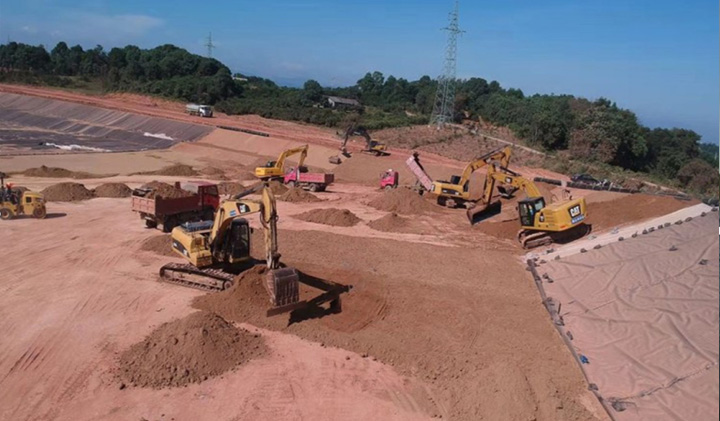

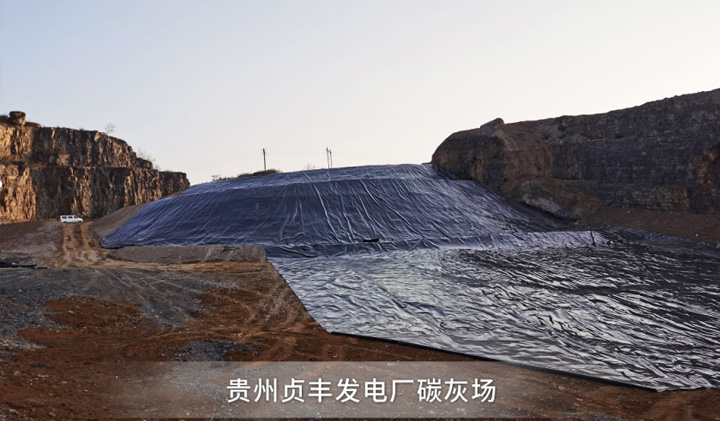

發(fā)電廠碳灰場防滲案例展示
